型號：Q/ZB275-77開閉式液壓快速
產品詳情
描述：
Q/ZB275-77開閉式液壓快速接頭（碳鋼）
應用：Q/ZB275-77系列廣泛應用于各種工業(yè)所需的連接，主要用于建筑設備、森林設備、農業(yè)機械、液壓機具、鋼鐵設備及其它所需的液壓應用。 技術規(guī)范：
| 規(guī)格(英寸) | M16*1.5 | M22*1.5 | M27*1.5 | M30*1.5 | M36*2 | M42*2 | M52*2 | M60*2 | M68*2 |
| 額定壓力(PSI) | 5000 | 5000 | 5000 | 5000 | 4000 | 4000 | 3000 | 2000 | 2000 |
| 溫度范圍(標準密封圈) | -20℃至+120℃ | ||||||||
| 標準密封圈材料 | 丁腈橡膠NBR | ||||||||

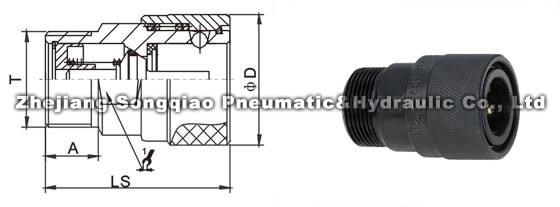

母插座
| PARTNO. | LS | ￠D | HEX1 | A | T |
| Q/ZB275-77 06SM | 44 | 28 | 19 | 13 | M16*1.5 |
| Q/ZB275-77 08SM | 46 | 31 | 22 | 13 | M22*1.5 |
| Q/ZB275-77 10SM | 52 | 36 | 27 | 13 | M27*1.5 |
| Q/ZB275-77 15SM | 56 | 40 | 30 | 16 | M30*1.5 |
| Q/ZB275-77 20SM | 65 | 48 | 36 | 16.5 | M36*2 |
| Q/ZB275-77 25SM | 78 | 56 | 46 | 20 | M42*2 |
| Q/ZB275-77 32SM | 84 | 66 | 55 | 22 | M52*2 |
| Q/ZB275-77 40SM | 93 | 77 | 65 | 26 | M60*2 |
| Q/ZB275-77 50SM | 99 | 82 | 70 | 30 | M68*2 |
公插座
| PARTNO. | LP | C | HEX2 | A | T |
| Q/ZB275-77 06PM | 40 | 18 | 19 | 13 | M16*1.5 |
| Q/ZB275-77 08PM | 41 | 19 | 22 | 13 | M22*1.5 |
| Q/ZB275-77 10PM | 46 | 22 | 27 | 13 | M27*1.5 |
| Q/ZB275-77 15PM | 53 | 24 | 30 | 16 | M30*1.5 |
| Q/ZB275-77 20PM | 59 | 29 | 36 | 16.5 | M36*2 |
| Q/ZB275-77 25PM | 66 | 31 | 46 | 20 | M42*2 |
| Q/ZB275-77 32PM | 79 | 36 | 55 | 22 | M52*2 |
| Q/ZB275-77 40PM | 90 | 39.5 | 65 | 26 | M60*2 |
| Q/ZB275-77 50PM | 97 | 41 | 70 | 30 | M68*2 |
